柴油发电机曲轴的轴向限位

文章出处:上海东明人气:-发表时间:2018-11-06 08:24【

柴油发电机工作时,为防止曲轴发生过大的轴向窜动而影响活塞连杆组的正常工作,破坏配气正时和喷油正时,要对曲轴的轴向移动加以限制,通常采用安装止推轴承的方法。

柴油发电机曲轴止推轴承有翻边轴瓦、半圆环止推片和止推轴承。

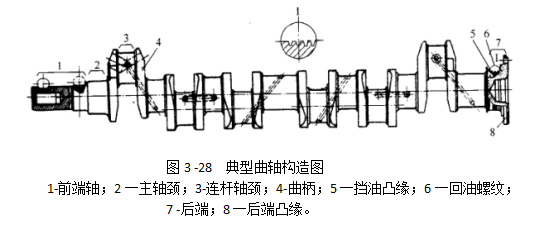

(1)翻边轴瓦是将轴瓦两侧翻边作为止推面,并在其上浇注减磨轴承合金。同时,在曲轴止推面与轴瓦之间还留有间隙,以限制曲轴的轴向窜动(图3 -28)。

(2)半圆环止推片一般分上、下两片,分别安装在汽缸体和主轴承盖上的凹槽中,用定位销定位。如NT/NTA855型和F6L912型柴油机利用曲轴第七道主轴承止推片定位。WD615系列柴油机利用曲轴D二道主轴承止推片定位。

(3)止推轴承为两片止推圆环,分别安装在D一主轴承座的两侧。
