汽油发电机的点火线圈(二)

文章出处:上海东明人气:-发表时间:2016-11-14 09:20【

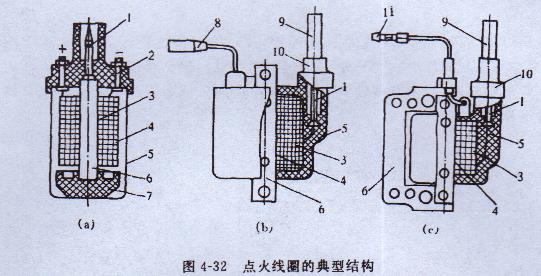

4-32(a)所示的圆柱形汽油发电机点火线圈通常用在有触点蓄电池点火系统中。由于高压引出的螺钉安放,故次级高压线圈绕在里层,初级低压线圈绕在外层。初级线圈两端由两个低压接线柱引出,有正负极之分。当蓄电池负极搭铁时,负极接线柱与断电器相连,正极接线柱经点火开关与蓄电池正极相连。反之,当正极搭铁时,接线就反过来。

    4-32(b)(c)所示的汽油发电机点火线圈通常用在有触点式磁电机点火系统和CDI电子点火系统中,高压引出螺钉安放在侧面。因此初级线圈绕在里层,次级线圈绕在外层。初级线圈一端经铁心搭铁,另一端经导线和插头或插座引出,因此可减少一根引出线。

4-32.jpg二、铁心

    铁心由硅钢片叠成。图4-32(a)所示的铁心,与钢板制作的外壳构成闭合磁路。图(b)所示的铁心为条状,不构成闭合磁路,通常用在点火比较充裕的CDI电子点火系统中。图4-32(c)所示的铁心构成闭合磁路,工作中损耗较小,通常用在有触点磁电机点火系统 汽油发电机中。
