小型发电机的气门旋转机构

文章出处:上海东明人气:-发表时间:2016-12-03 09:56【

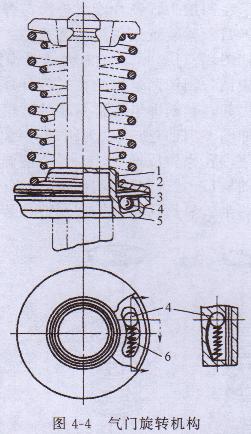

小型发电机气门一些小型发电机,为了改变气门、气门座密封锥面的工作条件,延长气门与气门座的使用寿命,采用了如图4-4所示的气门旋转机构。气门导管上套有一个固定不动的支承盘,支承盘上有若干条弧形凹槽,槽内装有钢球和回位弹簧,支承盘的上面套有碟形弹簧、支承圈和卡环,气门弹簧下端座落在支承圈上。

小型发电机气门处于关闭状态时,气门弹簧的预紧力通过支承圈将碟形弹簧压在弹簧支承盘的上面,此时碟形弹簧和钢球没有接触。当气门处于开启状态时,气门弹簧通过支承圈压缩碟形弹簧,使碟形弹簧和钢球接触,钢球在碟形弹簧的压迫下,沿着弹簧支承盘上的底面为斜坡的凹槽滚动Y定距离。这样,几个小钢球就拖动碟形弹簧、支承圈、气门弹簧及气门转动Y定角度。当气门关闭后,钢球和碟形弹簧脱离接触,在回位簧的作用下回到坡面的高点上。气门每开启一次,就旋转Y定角度,从而减少气门座合面的积炭,改变密封性,并减少气门与气门座局部过热与不均匀磨损。
